普卡特：光纤光缆系统

解决方案

光纤光缆系统

普卡特OpticSUPEX光纤布线解决方案

随着局域网速率的不断提高，对于网络带宽的需求与日俱增。光纤以其带宽及衰减方面无与伦比的优势，越来越广泛地应用于局域网中。为适应网络更高速率的发展，作为通讯及电缆制造业的知名厂商，普卡特推出全系列的光纤布线系统，包括建筑群主干及建筑物主干光纤布线、光纤到办公室(FTTO)、光纤到工区FTTW（Fiber To The Workplace）及光纤到桌面（FTTD）等系统，产品包括光缆、光纤跳线盘、光纤适配器、光纤跳线、光纤尾纤等无源配件。此外为适应更高速率和更长传输距离的要求，普卡特还提供单模零水峰光纤布线系统。

作为光纤布线领域的世界领导者，普卡特提供了完整的端到端解决方案，支持当前和未来的应用。普卡特OpticSUPEX光纤系统是为电信、数据通信和楼宇网络市场专门设计的，能够提供 OM1 , OM2, OM3, OM4 and OS2 级别光纤类型；并着眼物联网发展方向提供G.657皮线光缆，以更小的弯曲半径和更加简易的施工要求，方便用户铺设，为 FTTO & FTTD 提供支持。此外，普卡特还为数据中心系统提供 MTP 高密度的光缆解决方案优于 MPO结构，，低插入损耗，能够达到40/100Gbps的传输应用，并为数据中心光纤配线系统提供高密度模块化预端接光纤熔接箱。

2.普卡特OpticSUPEX综合布线产品选型设计

2.1 光缆

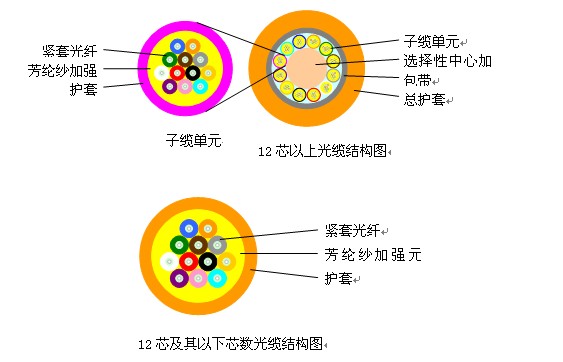

2.1.1 室内紧套缓冲型光缆

- 2至48芯紧套缓冲型光缆
- 包括OM1、OM3、OM4、OS2-G.652D全系列产品
- 两种多模万兆应用选择：OM3（300米）、OM4(550米)
- 单模光缆均采用G.652D零水峰型，提高工作窗口宽度
- 支持所有光纤至桌面的应用
- 低成本设计、易于安装和端接
- 高拉伸强度和小线径设计
- 柔软、灵活、接续方便，支撑大容量数据传输
- 纤芯外护套带有颜色编码容易识别
- 具有良好的防火性能，护套材料LSZH
- 遵从ANSI EIA/TIA-455、IEC-794、IEC60332-3C、IEC60754-2 and IEC61034-2标准

2.1.2 室外松套层绞式光缆

- 金属中心加强件，双面涂塑轧纹铝带粘接MDPE外护套
- 高性能单模或多模纤芯, 符合所有行业性能标准
- 包括OM1、OM3、OM4、OS2-G.652D全系列产品
- 两种多模万兆应用选择：OM3（300米）、OM4(550米)
- 芯数从12芯到144芯
- 低成本设计、易于安装和端接
- 高拉伸强度和小线径设计
- 光缆具有优良的阻水功能
- 纤芯外护套带有颜色编码容易识别

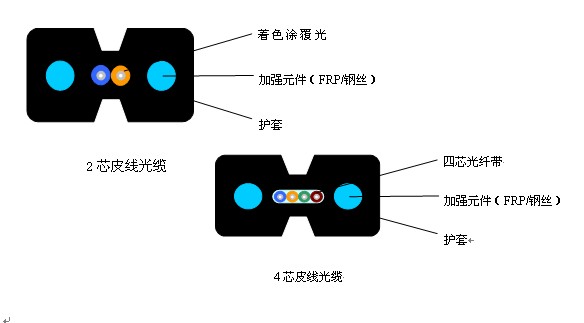

2.1.3 室内皮线光缆

- 2芯、4芯两种标准
- 包括OM1、OM3、OM4、OS2-G.652D全系列产品
- 两种多模万兆应用选择：OM3（300米）、OM4(550米)
- 光纤纤芯处于缆体中心，两侧放置两根加强芯，外层加封护套成缆
- 直径小、重量轻、实用性强
- 结构简单、合理，具有良好的抗压、抗拉、抗老化性能
- ‘8’字凹槽设计，便于剥离护套，简化安装与维护
- 小弯曲半径及优良的柔韧性，满足光纤到户各类室内布线环境
- 采用符合且优于ITU G.657 标准的纤芯，具有目前同类型产品中最高性价比
- 具有良好的防火性能，护套材料LSZH
- 遵从ANSI EIA/TIA-455、IEC-794、IEC60332-3C、IEC60754-2 and IEC61034-2标准

2.2 光纤接插件

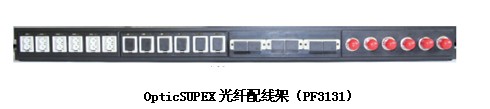

2.2.1 光纤配线架

- 24AWG多股软线制作，兼容T568A/B
- 19英寸机架式安装
- 抽屉式结构，节约空间，易于安装
- 背面双孔进线，光纤进出灵活，盘绕空间充裕
- 采用多种耦合器模块组方式结构，原厂生产保证精度，耦合器按照需求以六个一组模块化方式直接与光配新盘卡接，方便快捷，提高现场工作效率，减少现场施工误差及降低施工强度
- 内含24芯光纤熔线盘，方便现场施工
- 安全的保护设计，适合于各种光缆和适配器的端接和安装
- 支持ST、LC、SC、FC快接式光纤模块
- 采用优质冷轧钢板制作，表面喷塑处理，美观大方

2.2.2 OpticSUPEX光纤跳线

- 62.5（50）/125μm 多模、多模万兆及单模光纤跳线
- 支持所有的LED和激光光源
- 稳定的光学特性
- ST、LC、SC、FC多种规格的连接头
- 低插入损耗，高回波损耗，性能优于国际标准
- 高质量的陶瓷套管确保低插入损耗和耐久性
- 重复拔插次数大于1000次
- 具有良好的防火性能，护套材料LSZH
- 遵从ANSI EIA/TIA-455、IEC-794、IEC60332、IEC60754-2 and IEC60134-2标准

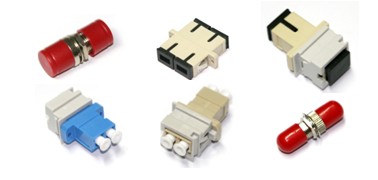

2.2.3 OpticSUPEX光纤适配器

- 单模、多模两种规格
- 兼容性、互换性能好
- 陶瓷套管
- 高精度尺寸，良好的耐磨擦性
- 环境稳定性优良
- 卡锁插件
- 可提供ST、LC、SC、FC等多种适配器

2.2.4 OpticSUPEX光纤尾纤

- 62.5（50）/125μm 多模、多模万兆及单模光纤尾纤
- 支持所有的LED和激光光源
- 稳定的光学特性
- 支持ST、LC、SC、FC多种规格连接头
- 低插入损耗，高回波损耗，性能优于国际标准
- 高质量的陶瓷套管，确保低插入损耗和耐久性
- 重复拔插次数大于1000次
- 具有良好的防火性能，护套材料LSZH
- 遵从ANSI EIA/TIA-455、IEC-794、IEC60332、IEC60754-2 and IEC60134-2标准

2.2.5 OpticSUPEX光纤连接头

- 单模、多模两种规格
- 支持ST、LC、SC、FC多种规格连接头
- 低插入损耗，高回波损耗，性能优于国际标准
- 高质量的陶瓷套管，确保低插入损耗和耐久性
- 重复拔插次数大于1000次
- 支持所有的LED和激光光源
- 稳定的光学特性

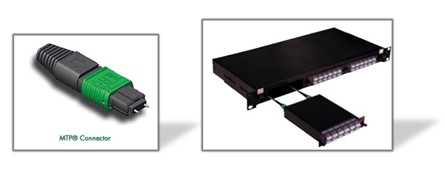

2.2.6 OpticSUPEX MPO/MTP解决方案

- 低插入损耗，优于 MPO结构，40/100Gbps 应用
- 支持OM3/OM4光纤10Gb/S应用
- 选择MTP光纤连接器，确保光学性能，高可靠，更低插入损耗
- 支持72芯或96芯1HU光纤连接
